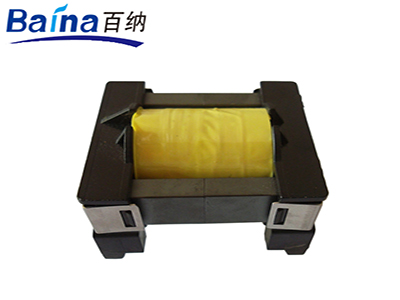

产品名称：ETD44
产品简介：
一.ETD44高频变压器尺寸外观图（单位：mm）
|
品名 |
式别 |
骨架样式 |
长 |
宽 |
高 |
1边PIN（PIN距） |
2边PIN（PIN距） |
排距 |
PIN径 |
||
|
ETD44-01 |
立式 |
Ⅰ |
47.0 |
34.5 |
52.0 |
9 |
5.0 |
9 |
5.0 |
27.5 |
Φ1.0 |
|
ETD44-02 |
卧式 |
Ⅱ |
50.0 |
52.5 |
40.5 |
9 |
5.0 |
9 |
5.0 |
36.5 |
Φ1.0 |
以上为MILAN.COM_米兰(中国)常用骨架样式，其它款式暂未列入其中，欢迎咨询。本MILAN.COM_米兰(中国)可按客户要求定制各种规格ETD44高频变压器。
二.ETD44高频变压器性能
1.工作频率：50kHz-500KHz
2.输出功率：20 to 800 W
3.工作温度：-40℃ to +125℃
4.储存温度：-25℃ to +85℃
5.储存湿度：30 to 95%
三.ETD44高频变压器的特点
ETD44高频变压器具有绕制方便，价格适中，可靠性高的特点。ETD型变压器是基本型的铁氧体磁芯，损耗小、输出功率大、工作频率宽，温升低，性能稳定。它们被广泛用于开关电源及和多种电子线路中，振荡方式有全桥，半桥，单端式，谐振式，推挽式线路等，具有优良的材料特性，ETD磁芯的圆柱型中心柱，使之绕线较为容易，并增大了绕组的截面积，可增大输出功率，适用于各种开关电源及逆变器，UPS等。
四.ETD44高频变压器的应用
ETD44高频变压器常应用于PC电源变压器、LLC电源变压器、通信电源变压器，工业变频器等。
五.ETD44高频变压器价格
ETD44高频变压器的价格区间一般在8.5-15.5元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
