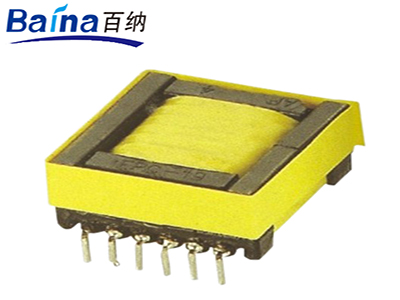

产品名称：EPC17
产品简介：
一.EPC17高频变压器尺寸外观图（单位：mm）
|
品名 |
式别 |
骨架样式 |
长 |
宽 |
高 |
1边PIN（PIN距） |
2边PIN（PIN距） |
排距 |
PIN径 |
||
|
EPC17-01 |
立式 |
Ⅰ |
18.5 |
19.0 |
13.0 |
7 |
2.5 |
4 |
3.7 |
15.0 |
Φ0.6 |
|
EPC17-02 |
卧式 |
Ⅱ |
19.5 |
18.5 |
10.5 |
5 |
3.5 |
4 |
5.0 |
23.0 |
Φ0.7 |
以上为MILAN.COM_米兰(中国)常用骨架样式，其它款式暂未列入其中，欢迎咨询。本MILAN.COM_米兰(中国)可按客户要求定制各种规格EPC17高频变压器。
二.EPC17高频变压器性能
1.工作频率：20kHz-500KHz
2.输出功率：5 to 18 W
3.工作温度：-40℃ to +125℃
4.储存温度：-25℃ to +85℃
5.储存湿度：30 to 95%
三.EPC17高频变压器的特点
EPC17高频变压器具有尺寸小，价格便宜，可靠性高的特点。EPC型变压器是为了适应超薄型开关电源而设计的一款高频变压器。它拥有扁型的铁氧体磁芯，它的形状能同时满足电源变压器高功率的要求和超薄体积的要求，同样也能适应开关电源在温升方面的要求，但对PCB板的要求会提高；它比EPD型变压器在线包空间上有提高，同时EMI性能和漏感、辐射等参数均优于EFD型变压器，其它性能接近于EE型和EC型变压器。
四.EPC17高频变压器的应用
EPC17高频变压器常应用于DC-DC转换器、驱动变压器、辅助电源变压器、升压电路变压器、移动设备变压器等。
五.EPC-17高频变压器价格
EPC17高频变压器的价格区间一般在1.5 -2.8元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
